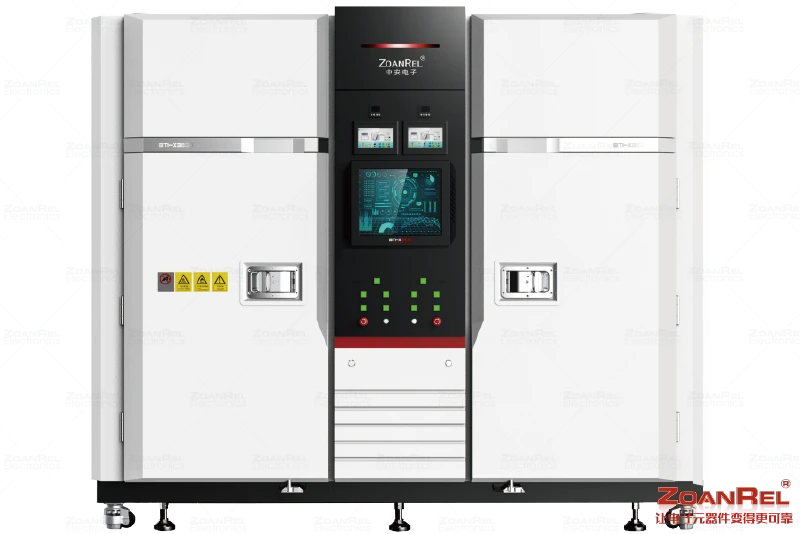

针对中低功率(≤10W)器件,在室温+10℃~150℃的环境下对QFN、QFP、BGA、SOP、SSOP、TSSOP等各种封装形式的中、小规模MCU、数字逻辑器件、SoC数字芯片、存储芯片(FLASH、DRAM等)等进行高温动态老化试验和寿命评估试验。同时系统采用TDBI技术,在老化过程中可对被测芯片进行逻辑功能测试。
┃ 单板信号通道数 | 184路( Bidirectional I/O) |
┃ 最大编程深度 | 64M Words(Max) |
┃ 信号最高频率 | 20MHz |
┃ 边沿种类 | 8 Edges |
┃ 向量边沿格式 | 8种基本格式;D/U/Z/P ,L/H/X/T |
┃ 数字信号驱动电平 | VIH=0.6V~5.5V , VIL≤0.8V; |
┃ 驱动电流能力 | ±200mA |
┃ 输出信号边沿属性 | Tr≤10ns ,Tf≤10ns |
┃ 窗口比较器参考电平范围 | VOH:0.6V~5.5V,VOL:0.6V~5.5V |
注:其中向量边沿格式解析如下: D:输出低电平;U:输出高电平;Z:输出高阻态;P:输出保持;L:接收低电平;H:接收高电平;X:接收不关心;T:接收高阻态。
