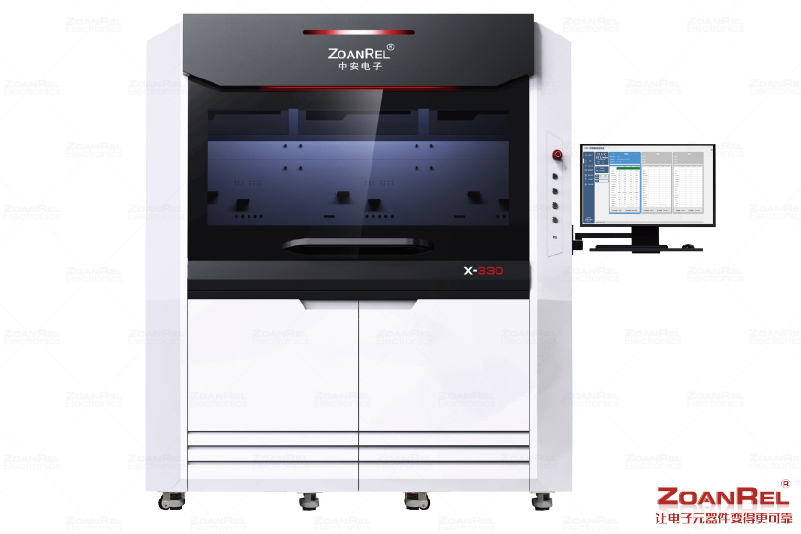

BTW-E330(1000A / 3600A)

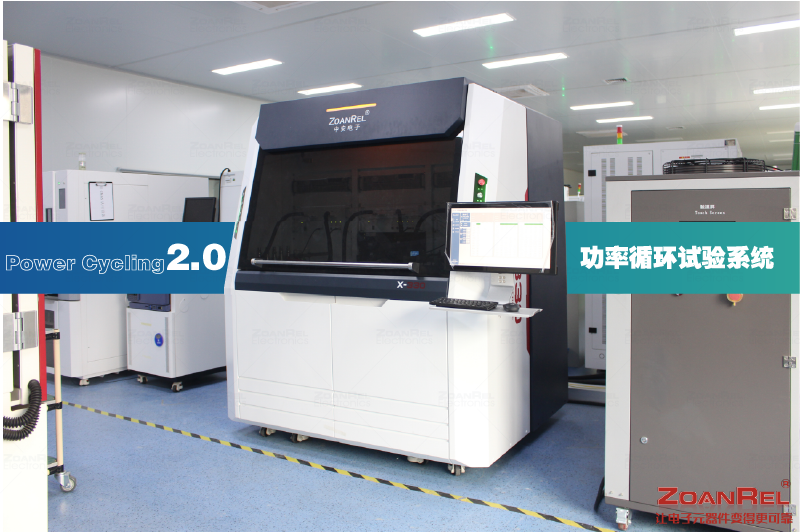

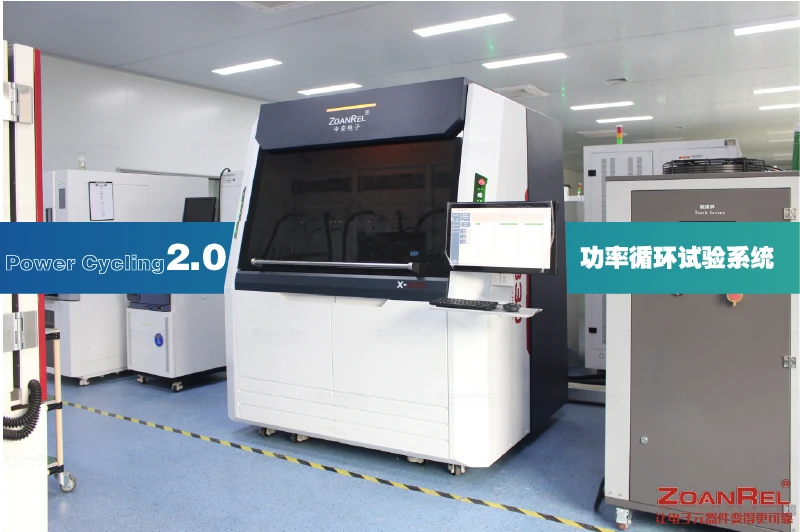

大功率IGBT功率循环试验设备
适用于各种规格尺寸的IGBT模块(1000A / 3600A)控壳温的功率循环试验(间歇/稳态)。
试验标准
产品特点
产品参数
水冷却系统
控制方式
微电脑控制,水温可在5℃~35℃任意设置
冷却液
去离子水(或纯净水),系统可自动补水,发生意外断水时系统停机保护
保护功能
压缩机保护,电机过载保护、低水温保护、断水保护、缺相及相序保护等
制冷能力
18KW
冷水循环量
53L/min
容量
试验通道
1~3个
整机容量
6~24个工位
试验电源
试验电源数量
1~3台
试验电源量程
1000A~3600A恒流源 多款型号可选
驱动检测板
驱动板数量
1~3块
电流检测范围
1000A / 3600A
恒流源精度
±(1% + 1A)
电压检测
范围:0.00V~99.9V;精度:±(1% + 1LSB)
栅极电压配置
单工位配置2路独立的-10.00V~+20.00V栅极电源
壳温控制精度
室温~105℃;精度:±(1%+1℃); 稳定度:±2℃
电流传导方式
定制专用的连接铜排
夹具
设计方式
平台化设计,XYZ三向轨道可调式通用紧固夹具
工位尺寸
121*255(mm)
整机信息
电网要求
A.C.220V±10% / 50Hz
功率 / 重量
40KW / 1000kg
