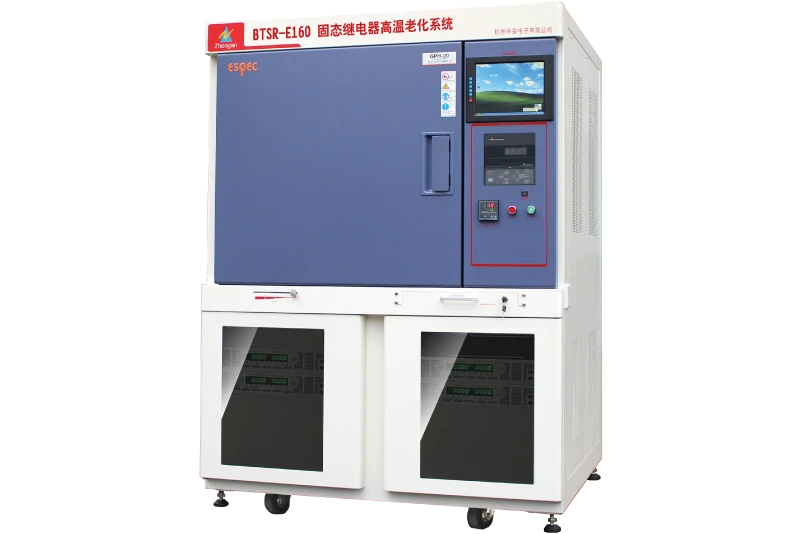

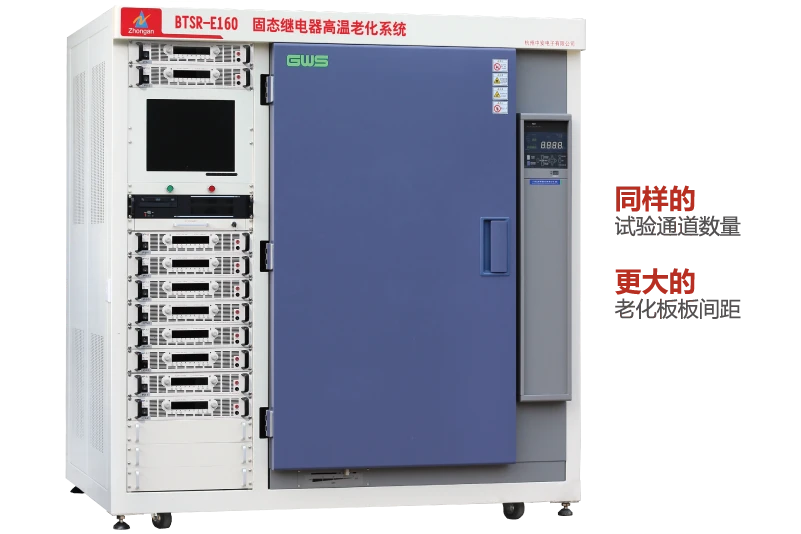

BTSR-E160(固态继电器)
固态继电器高温老化系统

系统能满足各类固态继电器,在常温和高温环境下的低电平寿命试验和老炼筛选要求。

产品参数
高温试验箱
型号
广五所 或 ESPEC PH-201
试验腔尺寸
600*600*600(mm)
风道设计
水平横向循环风道设计
试验温度范围
150℃
温度均匀性
150℃±3℃(空载); 试验温度波动度:±0.5℃
容量
独立试验区数量
8个区
试验通道
16个
单板工位数 / 总容量
16工位 / 256工位
线圈激励(一级电源)
试验电源数量
16台
试验电源量程
0~80V/30A(8台), 0~32V/2A(8台)
线圈激励(二级电源)
电源配置
每区产生16路独立程控的线圈激励二级电源,作为输入电源。
输入电压测试
输入电压范围3~30.00V;输入电流最大为50.0mA;
输出电压测试
输出电压(触点压降)范围0.02~10.00V;输出电流最大为10.0A;
可编程线圈激励脉冲
接通时间
0.05S~999h(可调)
关断时间
0.05S~999h(可调)
老化方式
线圈激励
采用并联方式,将16工位输入引脚并联,系统检测每个工位的输入电压、电流。 老化方式包含电流型和电压型两种
输出
采用串联方式,将16工位的输出引脚进行串联,系统检测每个工位的触电压降。
电子负载
配置
每个通道包含1组电子负载,电流 0~10A
老化板
基板材质
标配高Tg基板
耐温范围
150℃ / 175℃ / 200℃ 可选
老化板尺寸
290*600(mm)
整机信息
尺寸
1430W*1400D*2000H(mm)
电网要求
A.C.220V±10% / 50Hz
功率 / 重量
8KW / 600KG
